الدرس الأول

مقدمة

ستتعلم في هذا الدرس كيفية تشغيل أوتوكاد وحفظ الرسوم، بالإضافة إلى مجموعة من أوامر الرسم

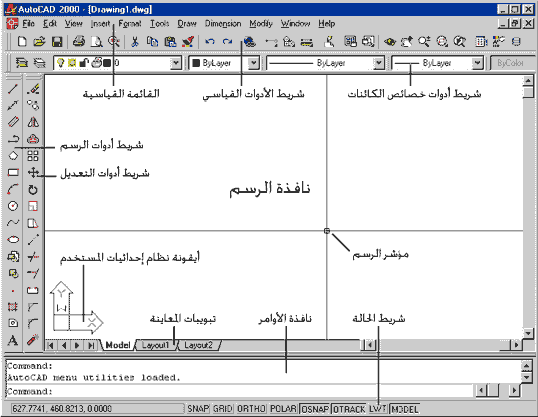

واجهة البرنامج

تمتلك الواجهة التطبيقية لبرنامج أوتوكاد عدداً من المكونات الهامة التالية:
1 - قوائم (Menus) ويندوز القياسية.
2 - شريط الأدوات (Toolbar) القياسية.
3 - أشرطة أدوات مختلفة، مثل شريط أدوات الرسم وشريط أدوات التعديل.
4 - نافذة الرسم (Drawing Window)، وهي الناحية التي يتم الرسم داخلها. لاحظ وجود أيقونة نظام الإحداثيات (UCS Icon).
5 - تبويبات (Tabs) المعاينة التي تمنحك الوصول إلى معاينات مختلفة للرسم الحالي. يكون التبويب "نموذج" (Model) هو التبويب الفطري.
6 - نافذة الأوامر (Command window) وهي نافذة صغيرة لكتابة الأوامر.
7 - شريط الحالة (Status bar) .حيث يمكنك أن تراقب إحداثيات موقع مؤشر الرسم مثلاً

أشرطة الأدوات

تمتاز أشرطة الأدوات في أوتوكاد بقدرتها على أن تكون عائمة (Floating) في أي مكان ضمن إطار أوتوكاد، أو راسية (Docked) عند الحد العلوي أو الجانبي لإطار أوتوكاد. كما أن هذه الأشرطة يمكن فتحها فتكون ظاهرة ، وإغلاقها فتكون مخفية.
لنقل شريط أدوات:
1 - انقل المؤشر بحيث يشير إلى الأشرطة العمودية (أو الأفقية) الصغيرة في يسار (أو أعلى) شريط الأدوات.
2 - حرّك الفأرة مع الضغط على زر الفأرة الأيسر باستمرار. يتحرك شريط الأدوات معها.
3 - أفلت زر الفأرة عندما يصبح شريط الأدوات في المكان المناسب

لإظهار شريط أدوات مخفي:
1 - انتق Toolbars... - View.
2 - من لائحة أسماء أشرطة الأدوات المتوفرة في أوتوكاد، انقر فوق المربع إلى جوار اسم شريط الأدوات الذي ترغب بإظهاره. سيظهر شريط الأدوات.
3 - اضغط الزر Close.

إدخال الأوامر

توجد ثلاث طرق لإدخال الأوامر في أوتوكاد
1 - كتابة الأمر باستخدام لوحة المفاتيح، حيث يظهر اسم الأمر في نافذة الأوامر.
2 - انتقاء الأمر من القائمة.
3 - انتقاء الأمر من شريط الأدوات.
إذا طلب منك كتابة الأمر في نافذة الأوامر، سنكتب لك الأمر على النحو التالي:
أكتب:

QSAVE
إذا طلبنا منك انتقاء الأمر من القائمة الرئيسية سنكتب لك الأمر على النحو التالي:
انتق File > Save
إذا طلبنا منك انتقاء الأمر من شريط الأدوات سنكتب لك الأمر على النحو التالي:

رسم مستطيل

انتق RECTANGLE (أو أكتب

RECTANG)، ثم اكتب:
15,15
415,315 (هذه هي الإحداثيات الديكارتية المطلقة)

رسم بعض الخطوط

سنقوم الآن برسم بعض الكائنات الرسومية (مجموعة من الخطوط) ثم نحفظ الرسم ونغلق أوتوكاد

أكتب :

LINE
انقل مؤشر الرسم (حرك الفأرة) إلى القرب من الزاوية اليسرى السفلى للمستطيل وانقر زر الفأرة الأيسر، ثم انقل المؤشر ثانية إلى الزاوية العليا اليمنى للمستطيل وانقر زر الفأرة الأيسر.
اضغط مفتاح الإدخال

لإنهاء الأمر ، ثم اضغطه مرة أخرى لإعادة الأمر ذاته
ارسم خطاً من الزاوية اليسرى العليا للمستطيل إلى الزاوية اليمنى السفلى بالطريقة ذاتها، ثم اضغط

لإنهاء الأمر.

الإبحار في الرسم

إن أحد أكثر الأوامر استعمالاً هو الأمر "تقريب/تبعيد " (Zoom) الذي يتيح لك الإبحار في الرسم الذي تقوم بالعمل عليه، مثل إلقاء نظرة مقربة والعودة الى المعاينة السابقة

لتقريب المعاينة حول ناحية من الرسم:
1 - انتق "تقريب إطار" (Zoom Window) من شريط الأدوات القياسي.
2 - انق المؤشر إلى نقطة تمثل إحدى زاويتي ناحية الرسم التي ترغب بتقريبها وانقر زر الفأرة الأيسر.
3 - حرك المؤشر باتجاه الزاوية الأخرى، سترى مستطيلاً. انقر زر الفأرة الأيسر مجدداً، سيملأ الإطار الذي حددته الشاشة.
للعودة إلى المعاينة السابقة:
انتق "تقريب السابق" (Zoom Previous) من شريط الأدوات القياسي، سيعود أوتوكاد إلى عرض المعاينة السابقة.
استخدام التقريب/ التبعيد الحقيقي (Realtime Zoom):
1 - انتق "تقريب/ تبعيد حقيقي" من شريط الأدوات القياسي. يتغير المؤشر إلى شكل عدسة.
2 - ضع المؤشر قليلاً فوق وسط الرسم ثم انقر واسحب إلى أسفل، لتقريب الرسم.
3 - انقر واسحب إلى أعلى، لتبعيد الرسم.
4 - اضغط المفتاح Esc من لوحة المفاتيح للخروج من الأمر.
استخدام التجول الحقيقي (Realtime Pan):
1 - انتق "تجول حقيقي" من شريط الأدوات القياسي. يتغير المؤشر إلى شكل يد.
2 - ضع المؤشر قليلاً فوق وسط الرسم ثم انقر واسحب إلى اليمين أو الأعلى أو اليسار أو الأسفل لإظهار المزيد من تفاصيل الرسم.
4 - اضغط المفتاح Esc من لوحة المفاتيح للخروج من الأمر.
استخدام تقريب/تبعيد الكل (Zoom All):
1 - اكتب

A. يقوم أوتوكاد بتقريب أو تبعيد المعاينة بحيث يظهر كل ما قمت برسمه ضمن إطار الرسم.

حفظ الرسم:

انتق SAVE من شريط الأدوات القياسي، وبما أن الرسم لم يحفظ بعد سيقوم أوتوكاد بعرض مربع الحوار "حفظ باسم" (SAVE AS) ، حدد القرص والمجلد الذي ترغب بحفظ الرسم فيه (مثال C:\CADTUTOR) ثم اكتب اسم الملف (مثال LESSON_1) ثم اضغط الزر "موافق".

إغلاق البرنامج:

لإنهاء جلسة (SESSION) أوتوكاد، انتق FILE - EXIT، أو أكتب:

EXIT
